真空预压软基处理

案例背景概况

某软土地基区域，工程是在新建海堤上新建造的一座水利工程，为4孔节制闸，每孔宽10m，流量462m3/s。
闸址所处位置为原状淤泥，天然含水量77.9%，天然密度1.56g/cm3，天然孔隙比2.13，压缩系数2.12MPa-1，承载力特征值30KPa。施工临时生产生活区场地为近期围堰抛填和陆域形成的吹填流泥，流泥比原状淤泥特性有很大改变，含水量增高，压缩性增大，渗透稳定性差，属于超软弱土。
经分析比较研究，本工程软弱土地基量大面广，采用真空预压固结的方法进行处理，合理、经济、方便、高效。

真空预压施工工艺流程

真空预压就是通过对覆盖于竖井（砂桩、排水板等）地基表面的不透气薄膜内抽真空，而使地基土固结的地基处理方法。基本原理是：当抽真空时，先后在地表砂垫层及竖向排水通道（以塑料排水板为例）内逐步形成负压，使土体内部与排水通道、垫层之间形成压差，在此压差的作用下，土体中的孔隙水、空气不断由排水通道排出，使土体泌水、泌气、压缩而得到固结，从而满足工程施工建设需要。

各工序施工技术

施工准备工作

施工准备工作除包括真空预压方案制定、技术交底、岗位培训等技术准备工作外，还有临时设施搭建、设备材料计划、测量方案、海洋性气候资料信息把握、前期各类土工参数检测等工作。

浮桥搭设

由于淤泥承载力很小，为使人、机操作方便，先在施工现场搭建浮桥。浮桥根据场地分区情况搭建，浮桥宽为1.2米，浮桥采用塑料泡沫板加木板做为主材料，土工布包裹而成。

铺设编织土工布

为了减少场地冒泥现象和提高操作基层的承载力（或说将加于基层上的集中施工荷载作均匀分布，降低压力），保证施工操作，浮桥搭设完毕后在原泥面上铺设一层编织布。

铺设竹架

竹架铺设前先进行测量定位。竹架采用铁丝现场绑扎，搭接长度不得小于1.0m，竹子大头与小头相接，在预压区场地上将其绑扎成要求大小的网格。为了提高竹架的整体性，纵横竹竿的每个交叉点都必须用铁丝绑扎牢固，必要时增加在对角线方向上绑设竹架。

铺砂垫层

在铺筑砂垫层的施工过程中避免对软土表层的过大扰动和挤出隆起，以免造成砂垫层与软土混合或砂垫层被切断，影响垫层的连续性和整体排水效果。

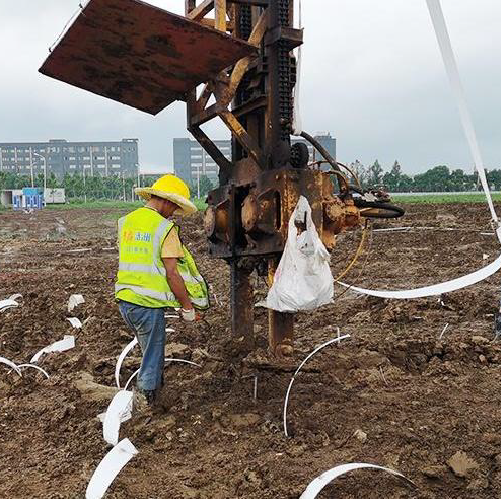

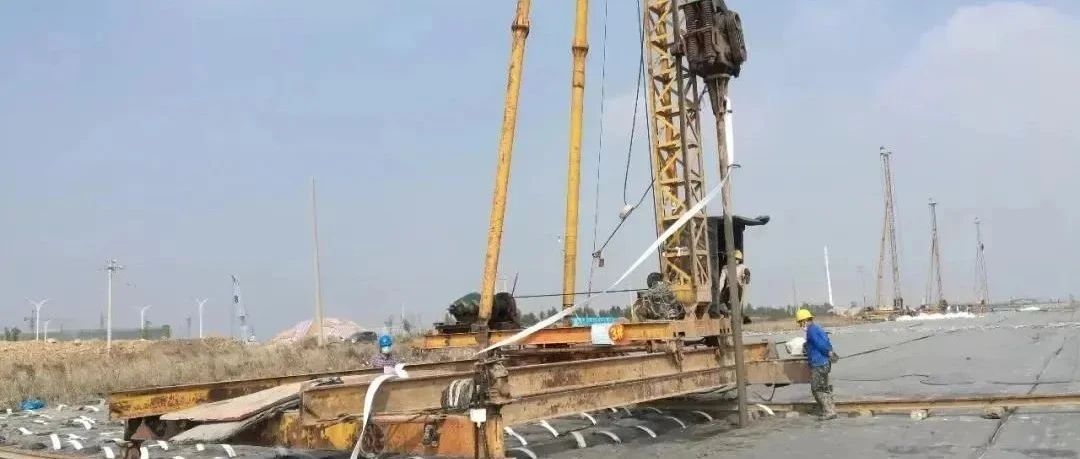

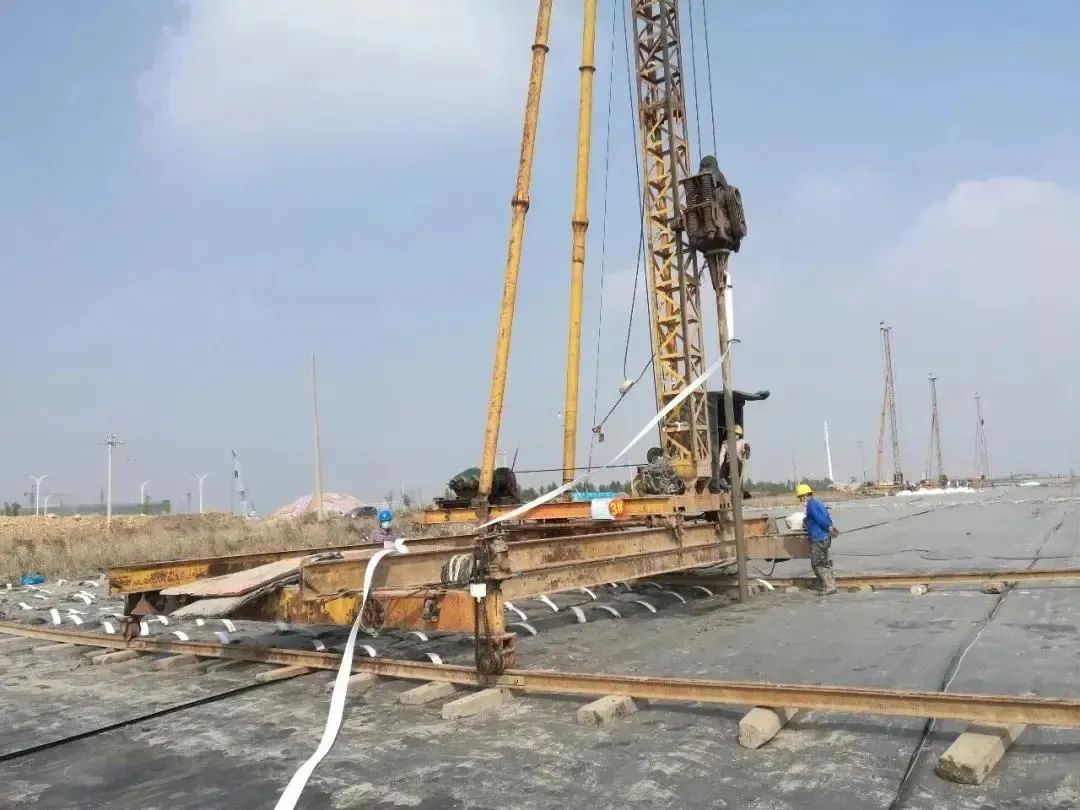

插打塑料排水板

正式施工前要进行试插板试验，确定施工工艺、施工参数等。施工过程中要及时将场地内的水排至场外，排水渠道根据现场条件设轩，加固区周边塑料排水板打设原则：当加固区边线与相邻两个排水板中垂线距离大于0.44m时，在距离加固区边线20cm处加打设一根塑料排水板。

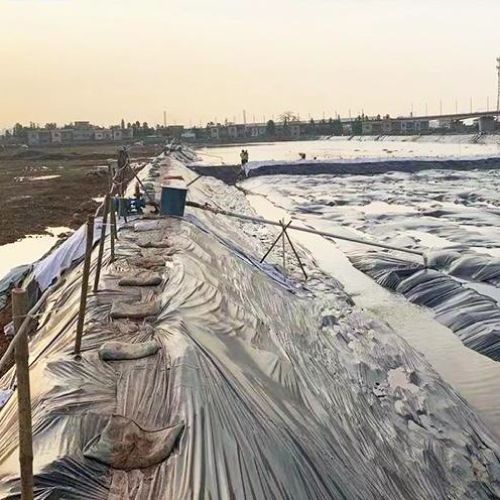

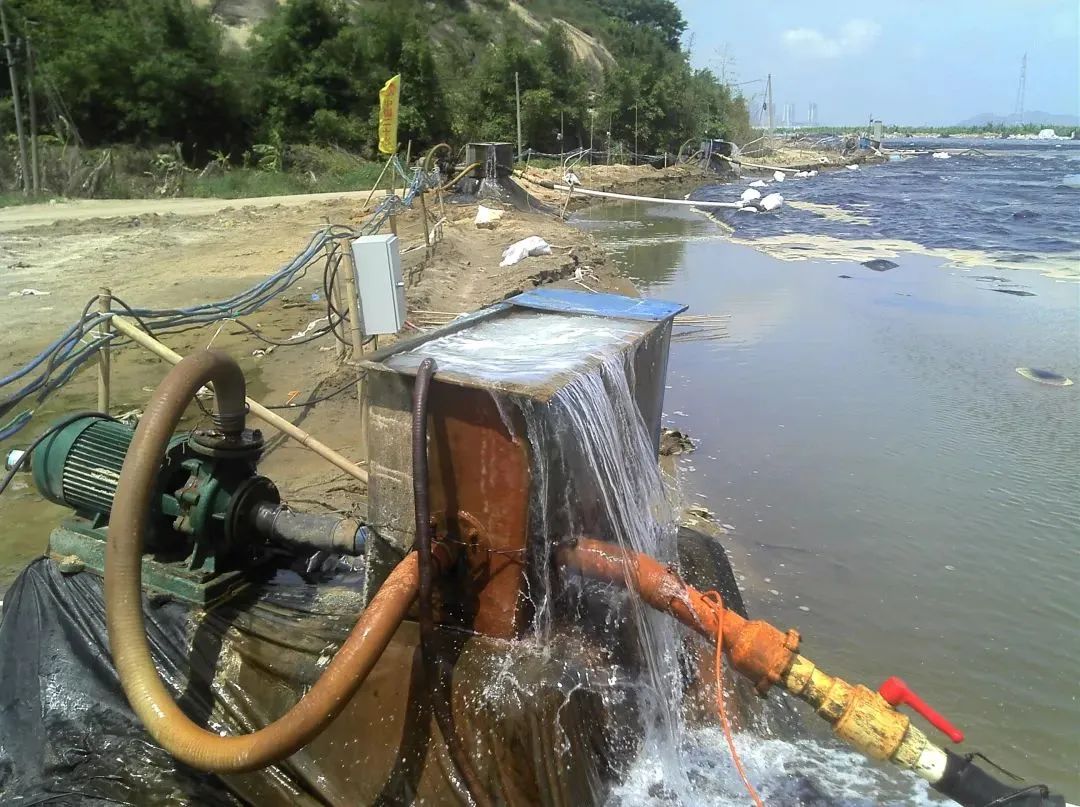

真空预压施工，真空度达到80KPa

真空预压施工的原理是将软基处理区域作为一个密封体，通过真空泵负压源将土体中的孔隙水和空气抽排出加固体，使土体固结压缩，提高地基承载力。因此，对每一道工序要精心组织，按照工艺要求和相关技术规范进行施工。

停泵卸载

根据地基加固过程中检测数据的整理和计算，各参数满足设计要求后，停泵卸载，真空预压至此结束。
主要卸载标准：按实测沉降曲线推算的固结度达到75%以上，可以停止抽真空。

真空预压施工监测

长杰科技CJ-SK施工监测系统，针对真空预压施工工艺，实现工艺全自动的在线控制与在线监测。全天候控制监测真空度、水压力、排水量、渗压，用电量，能自动收集并上传施工数据，便于实时掌握施工情况。自动控制系统可根据真空度与排水情况，及时控制水泵的启停从而做到高效节能。

·产品特点

（1）多维度高精度传感器组合形态，确保施工安全与质量；

（2）自动化数据采集与控制，减少人工干预，提高工作效率；

（3）7天*24小时全天候智控一体，提高质量，减少人工；

（4）可联动沉降与渗压监测，及时检测定位密封膜破损；
