预制方桩引孔
2026-01-27 14:16作者：过年2024

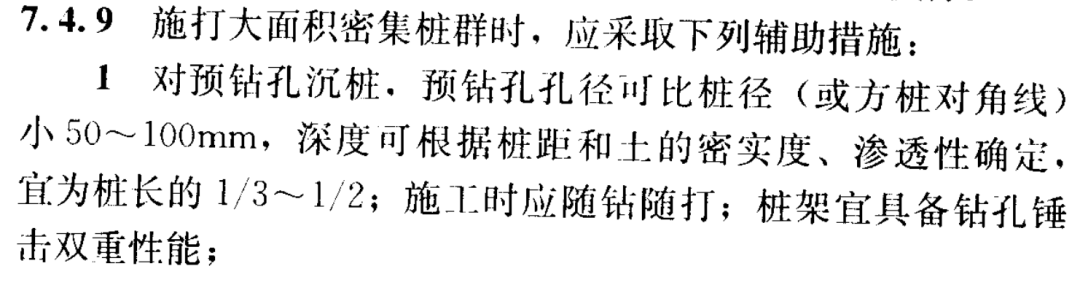

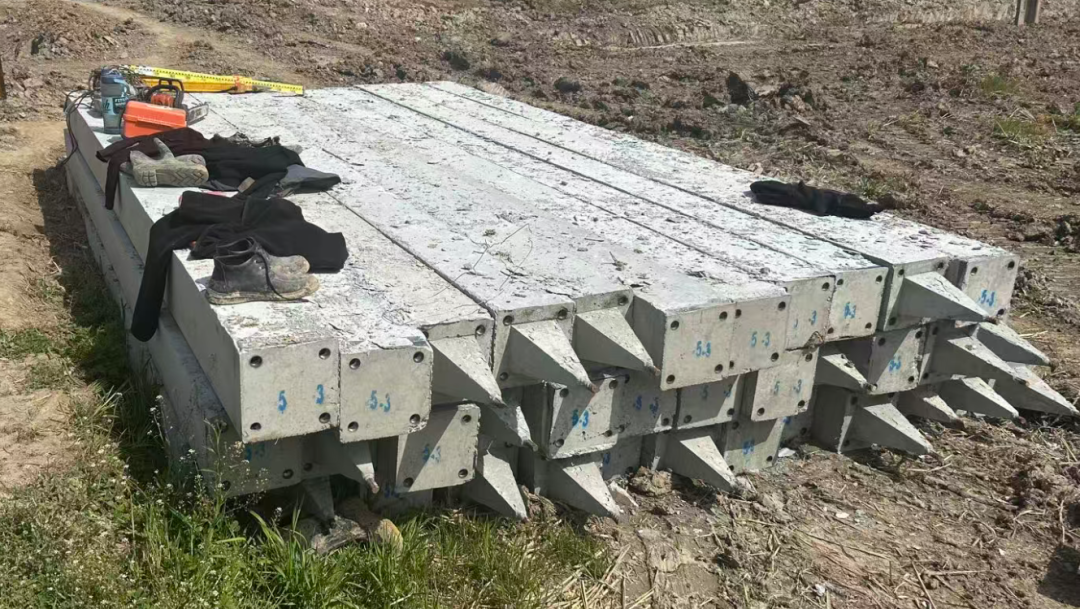

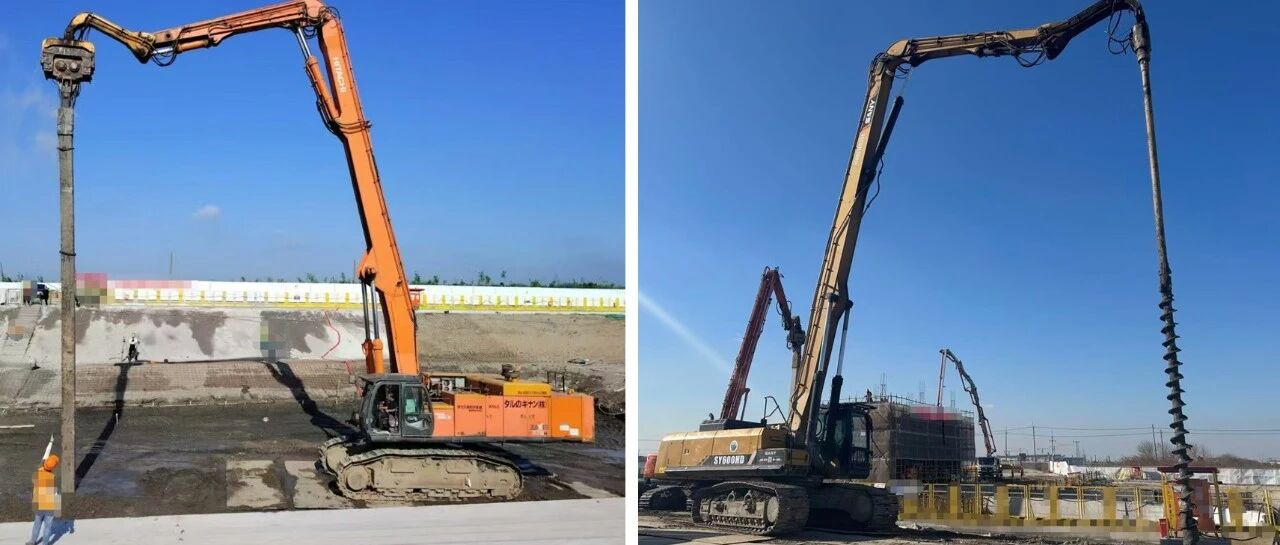

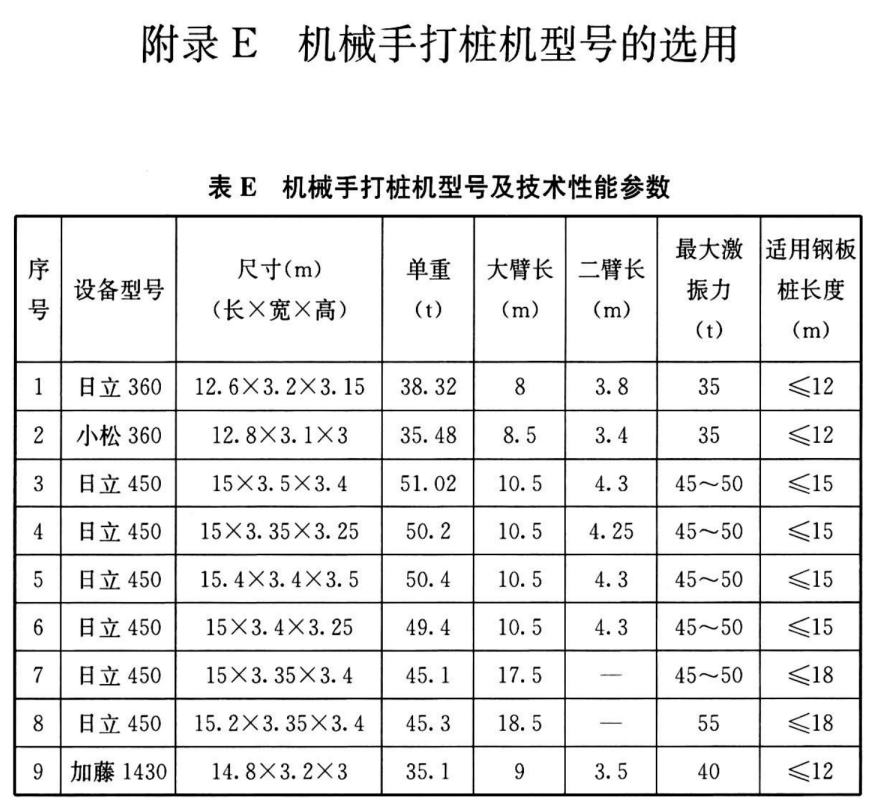

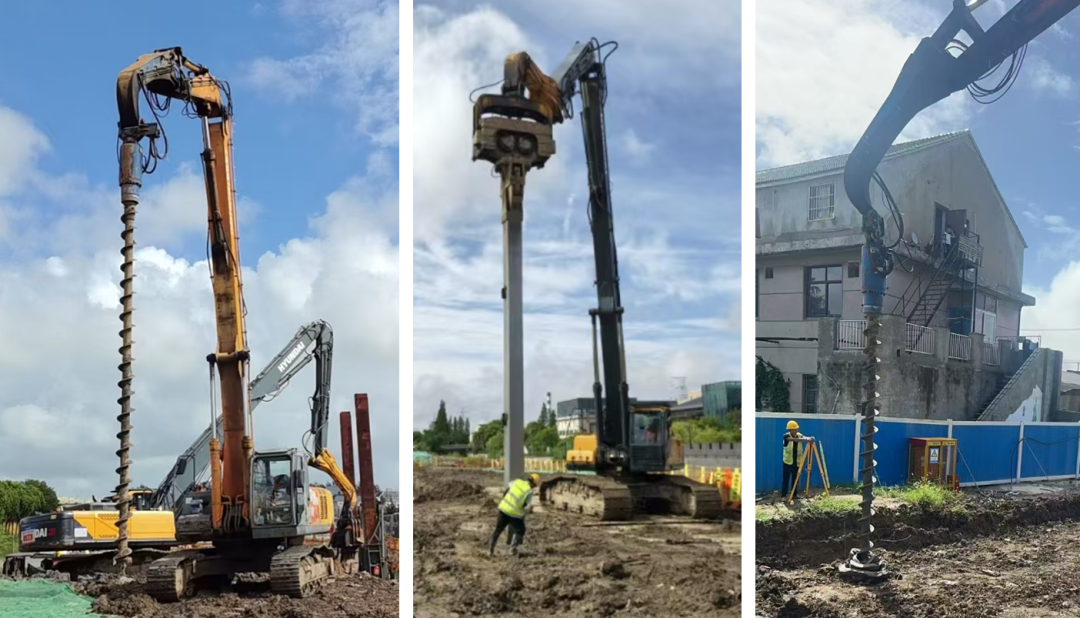

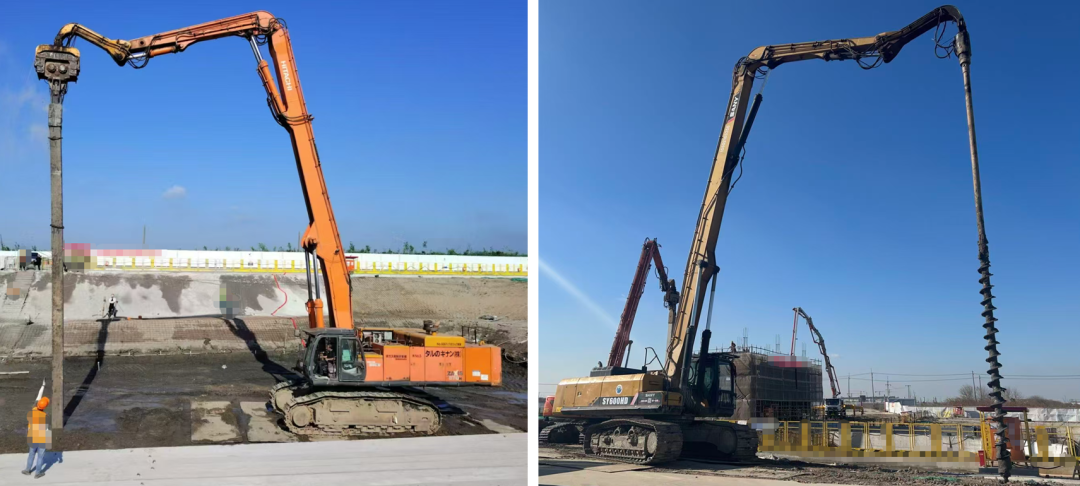

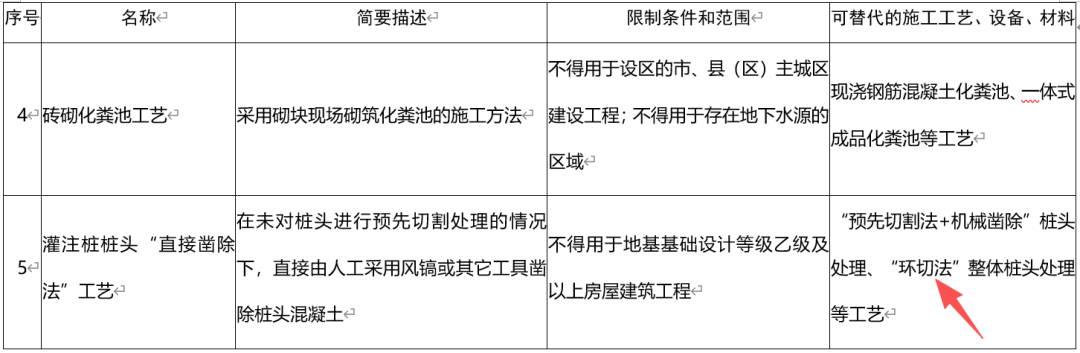

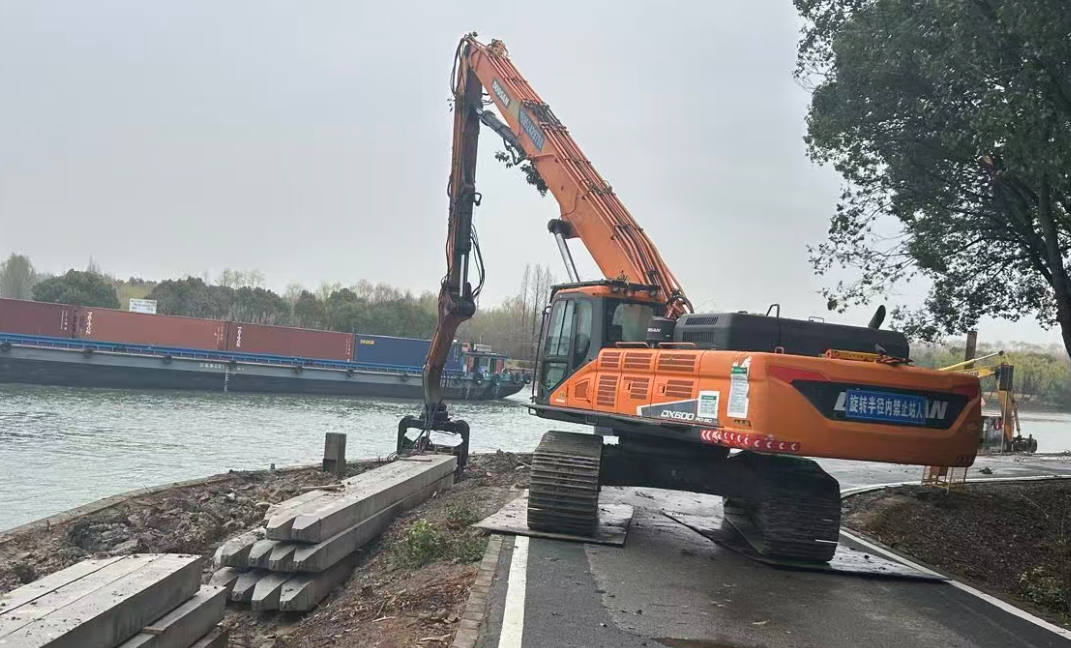

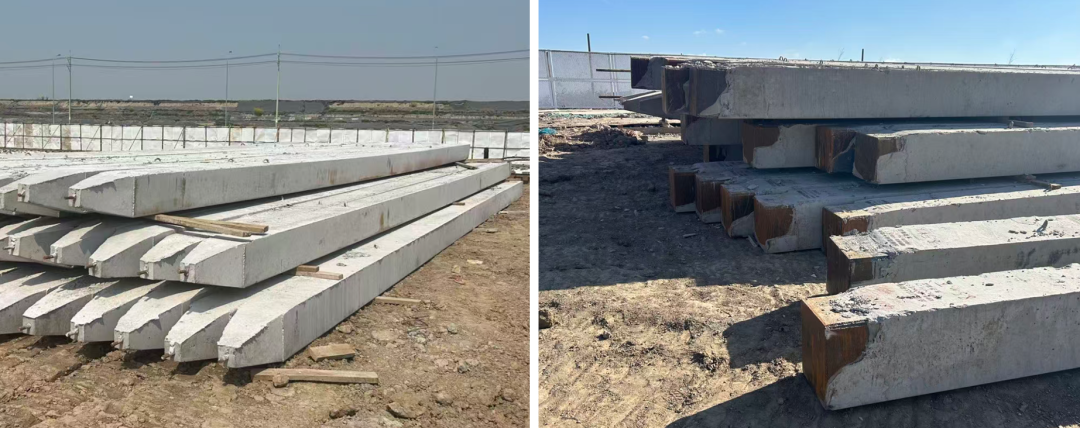

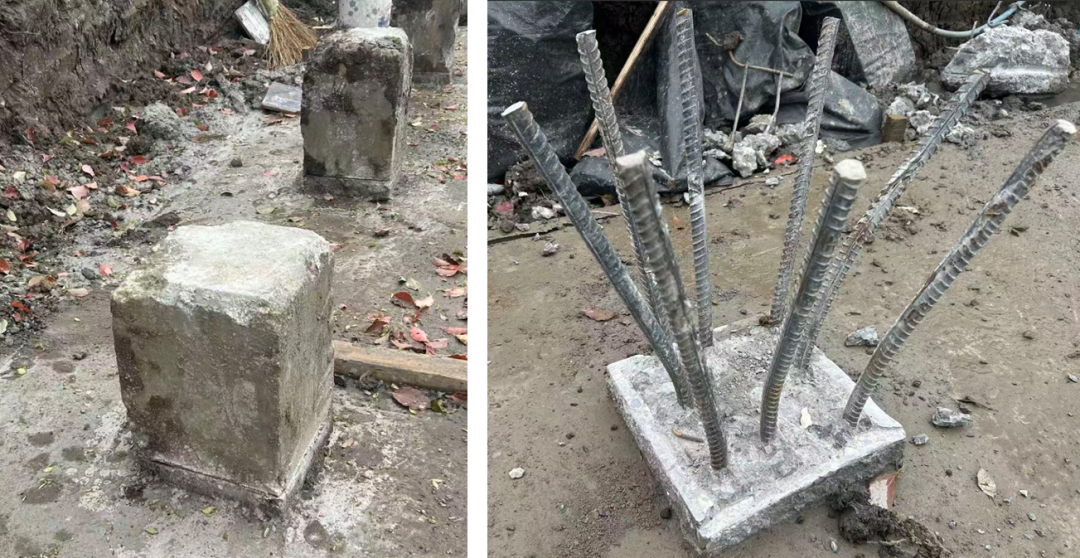

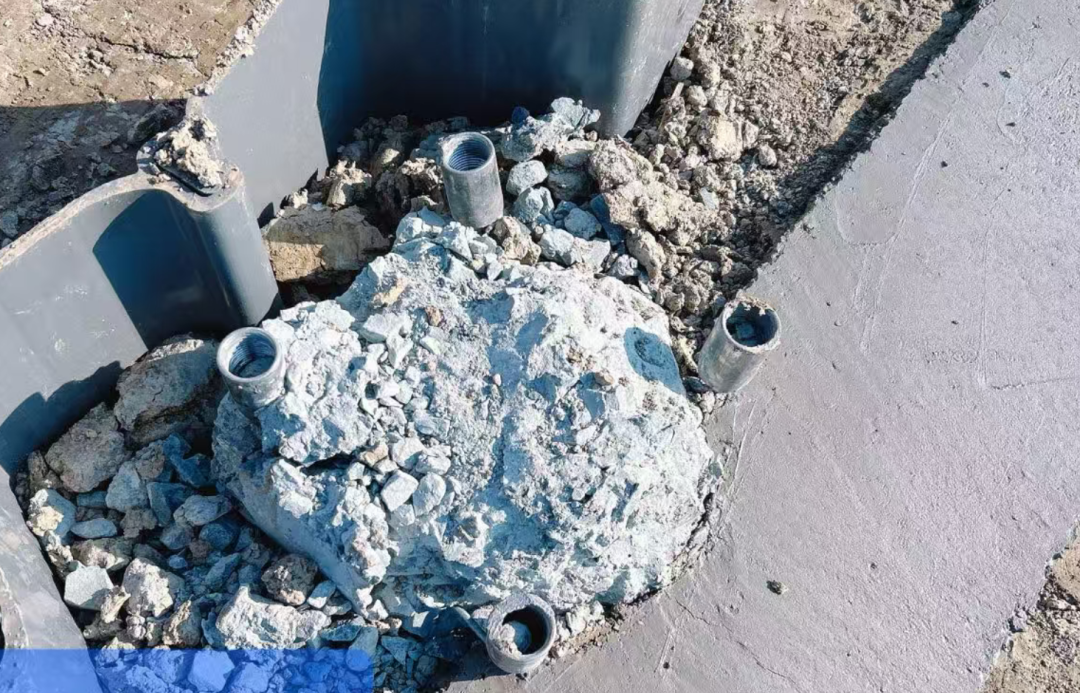

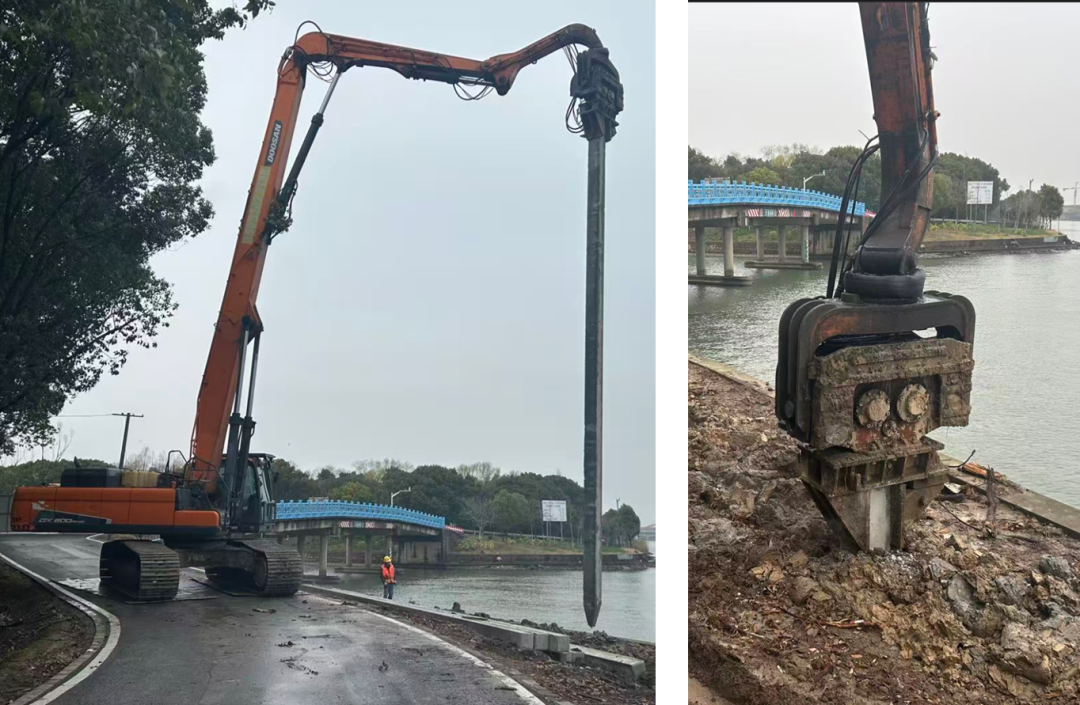

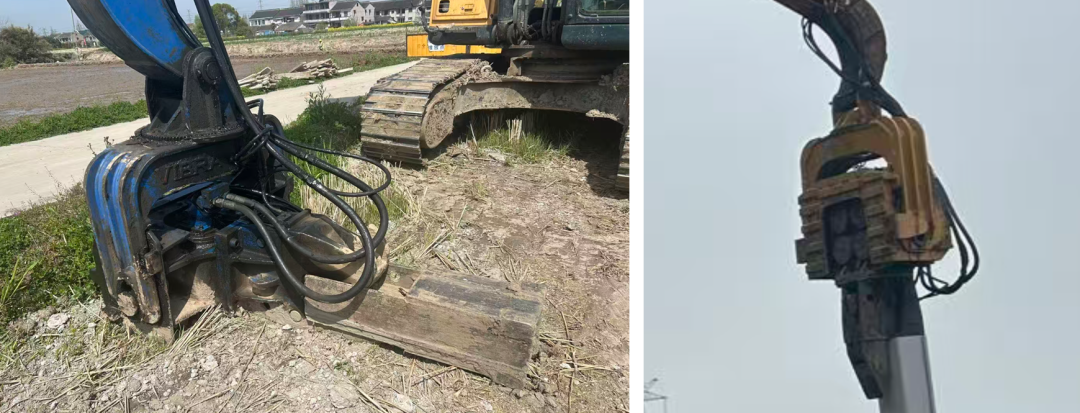

混凝土预制方桩沉桩现在多以机械手插打为主，打方桩与拉森钢板桩的机头略有不同，下图左边是打方桩的，右边是打钢板桩的，其形式多种多样。混凝土预制方桩有普通一节钢筋砼预制方桩、多节预制方桩（多以钢板焊接加长）、预应力方桩。混凝土预制方桩比较细长，沉桩前要满足混凝土龄期的要求。现场观察12米混凝土预制方桩被机械手夹起翻身时，方桩的变形挠度比较大。方桩沉桩过程一般比较简单，需要有1个工人指挥与辅助定位即可，插打到位。在遇到土质硬、桩身长等情况时，会出现难沉桩导致桩头被打碎而不完整的情况，在砂土和粘性土中遇到过。下图是上面的预应力方桩沉桩后桩头的情况，设计初衷是在桩头预留直螺纹套筒，后续施工导梁时可以通过套筒连接结构钢筋的接驳器思路，因桩头破损没有推进下去。混凝土预制方桩凿桩头个人认为也应该像住房城乡建设部关于发布《房屋建筑和市政基础设施工程禁止和限制使用技术目录（第二批）》的公告里规定的，将预制桩桩头“直接凿除法”加入限制工艺队列，推行“环切法”，桩头质量高并且破桩工效也快。下面来到本文的主题，在试打之前，我们就要预见到如果难沉难打和桩头破损严重的预案，如果桩头破损严重怎么办？目前主要使用有的方法是引孔，按规范《JGJ 94-2008 建筑桩基技术规范》的说法是预钻孔。这条规定按条文说明，是针对密集桩群沉桩引起地面隆起以及对邻近建筑物的影响，但是在一些疏排桩的设计说明里也会见到。使用引孔机是比较多的选择，如下右图是一引孔机实拍。但是限于上图中的规定以及对桩土作用的推断，方桩尺寸一般仅300~400mm边长，引孔机直径一般在300mm及以上，会造成引桩吃到桩身土太多的情况而影响桩承载力。另外上图对引孔的长度也做了一定的规定，为桩长的1/3~1/2，我们在引孔的时候也要遵守。仍有疑问的情况下，可以做个桩身承载力试验与设计参数进行对比。下图3张照片是同一工地遇到方桩沉桩困难的情况下，所采用的方法。左一是正常尺寸引孔机；中间是担心引孔机直径尺寸过大，改用比桩身尺寸小的250*250mm密闭钢桩插打引孔至1/2桩长以上，但是振动较大；右一是在危房处，使用了较小直径的引孔机减小沉桩对房屋的振动影响。最后，其他规范目前我还没有找到机械手的说法，比较新近的《JTS 206-2-2023 水运工程桩基施工规范》以振动法笼统归纳。机械手是挖机改装，我仅在《T/CECS 720-2020 钢板桩支护技术规程》这本规范里看到有正名，不过列举的机型全部是日本机器型号。
