钻孔灌注桩施工技术！

一、桩基分类：

（一）按承载性分类：

（二）按成桩方法分类：

1.非挤土桩：施工无挤土效应，适用于敏感地层

干作业法钻（挖）孔灌注桩、泥浆护壁法钻（挖）孔灌注桩、套管护壁法钻（挖）孔灌注桩。

2.部分挤土桩：施工有轻微挤土效应

冲孔灌注桩、钻孔挤扩灌注桩、打入（静压）式敞口钢管桩、敞口预应力混凝土空心桩、H型钢桩。

3.挤土桩：施工挤土效应显著，需注意周边环境影响

打入（静压）预制桩、闭口预应力混凝土空心桩、闭口钢管桩。

（三）按使用功能分类：

1.抗拔桩：承受竖向抗拔荷载（如地下室抗浮）

2.支护桩：承受水平荷载（如基坑支护）

3.承压桩：承受竖向抗压荷载（如建筑主体承重）

二、施工原则：

成桩工艺选择需综合以下因素，遵循“安全适用、经济合理”原则：

1.建筑结构类型、荷载性质、桩的使用功能；

2.穿越土层、桩端持力层、地下水位条件；

3.施工设备、施工环境（如周边建筑、管线）；

4.施工经验、制桩材料供应能力。

三、机械设备：

核心设备需匹配地层条件及成孔工艺，以下为关键设备的功能、原理及适用场景。

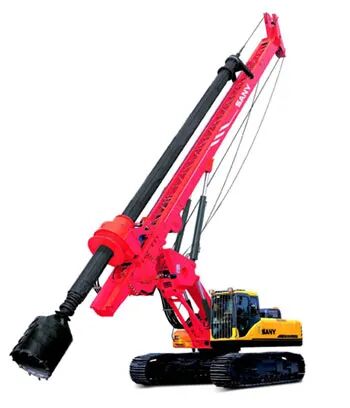

（一）旋挖钻机：

1.核心功能：适用于市政、公路桥梁、高层建筑等基础工程，配合不同钻具实现干式（短螺旋）、湿式（回转斗）、岩层（岩心钻）成孔。

2.设备特点：

①装机功率大、输出扭矩大、轴向压力大，机动灵活；

②施工效率高（相比传统钻机提升30%~50%），适用土层广（黏性土、砂土、卵石层等）。

3.主流品牌：

①进口：德国、意大利品牌（占据高端市场主导地位）；

②国产：徐工机械、山河智能、三一重工、中联重科。

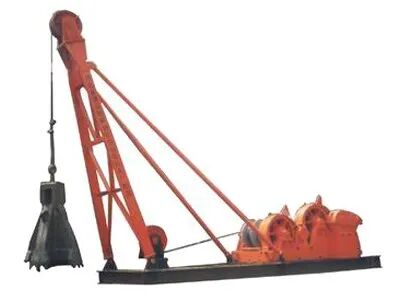

（二）冲击钻机：

1.工作原理：靠钻具垂直往复运动，以“冲击”方式破碎岩层，无循环洗井系统（岩屑清除与钻进不同步，效率较低）。

2.常见类型：

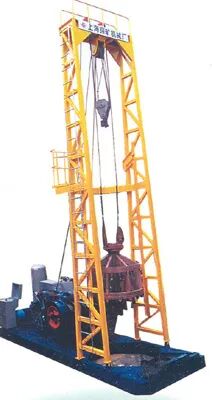

（三）回转钻机：

1.结构组成：

塔架、卷扬机、转盘、钻具、泥浆泵（或空气压缩机）、水龙头、电动机。

2.正循环钻机：

①工作原理：电动机驱动转盘→钻杆带动钻头旋转钻孔→泥浆泵加压将泥浆从“泥浆池→胶管→提水龙头→空心钻杆→钻头两侧喷出”→泥浆裹挟钻渣沿孔壁上升至孔口→流入循环池沉淀→干净泥浆回泥浆池（形成循环）。

②特点：排渣能力较弱，适用于桩深≤30m、无大粒径卵石的地层。

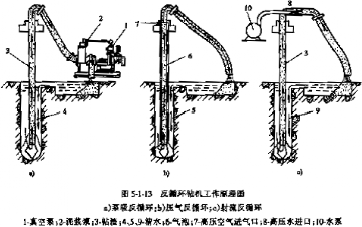

3.反循环钻机（适用于深孔、砂卵石层）：

①工作原理：泥浆流向与正循环相反→干净泥浆从循环池自行流入孔底→裹挟钻渣的泥浆经“钻头→空心钻杆→提水龙头→胶管→泥浆泵→循环池沉淀”→形成循环（若为“气举反循环”，则用空气压缩机替代泥浆泵，适用于缺水地区）。

②特点：钻杆内上升流速高（排渣能力强），适用于桩深30~50m（气举反循环可至50m以上）、含卵石地层。

（四）辅助设备：

①汽车吊：用于钢筋笼吊装、钻机移位、混凝土导管下放；选型依据“钢筋笼重量+现场吊装工况”。

②泥浆泵：为正/反循环提供泥浆动力，保证泥浆循环效率。

③其他设备：挖掘机（场地平整、弃渣清运）、电焊机/对焊机（钢筋笼制作）。

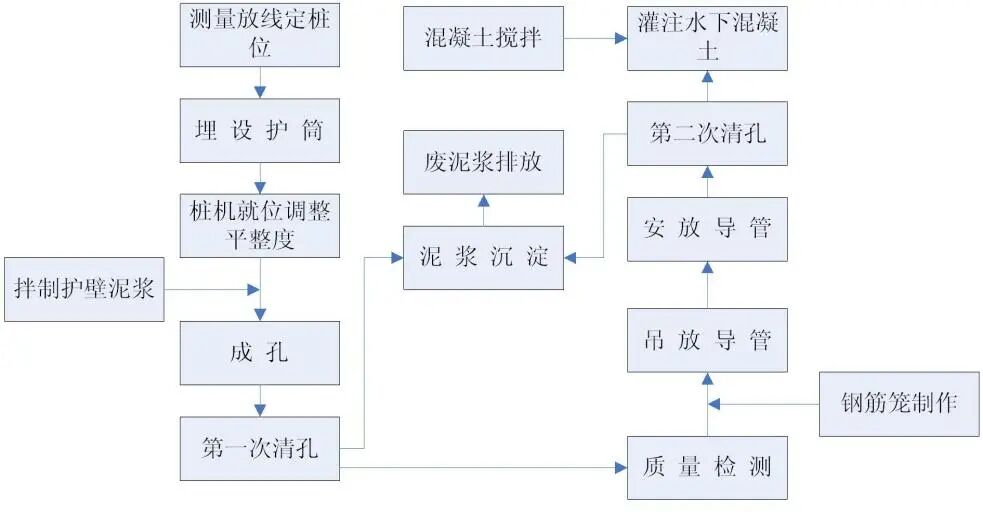

四、施工工艺：

（一）施工准备：

1.技术准备：

①图纸会审（核对桩位、桩径、桩深等设计参数）；

②测量交点（复核业主提供的平面控制点、高程基准点）；

③编制并审核施工组织设计（明确工艺、设备、人员配置）；

④技术交底（向班组交底“地层应对措施、质量标准”）；

⑤依据地质资料选择成孔方法（如黏土层用正循环，砂卵石层用反循环）。

2.现场准备：

①场地平整（清除障碍物，坡度≤1%，保证钻机稳定）；

②施工道路规划（铺设碎石/钢板，避免泥泞影响设备通行）；

③泥浆系统布置（泥浆池、泥浆沟容积需满足“单桩泥浆用量×3”，防外溢）；

④弃渣场设置（远离施工区，防污染泥浆池）；

⑤水电布置（供电容量满足钻机+泥浆泵需求，水管接至泥浆池）。

（二）测量定位：

1.仪器：全站仪（测桩位坐标）、水准仪（测高程）、塔尺。

2.流程：

①计算桩位坐标（根据施工图+场区坐标系）→填写《施工桩位坐标一览表》（复核无误后使用）；

②全站仪测放桩位→打定位桩+撒白灰标识；

③复核：用“相邻桩位间距”校验（如设计桩距3m，实测偏差≤50mm）；

3.未经验收的桩位严禁施工。

（三）护筒埋设：

1.护筒参数：

①材质：钢板卷制，厚度4~8mm（桩径越大，厚度越大）；

②内径：比桩径大200mm（旋挖钻机）、400mm（冲击钻机）；

③溢流孔：上部开设1~2个（防泥浆溢出）。

2.埋设要求：

①埋深：黏性土≥1m，砂土≥1.5m，淤泥层需加深（直至不透水层）；

②顶面标高：高出地面500mm，且高出地下水位/施工水位2000mm；

③安装精度：护筒中心与桩中心偏差≤50mm，竖直线倾斜≤1%；

④回填：旱地用黏性土分层夯实（护筒底部及四周），水域用“压重+振动锤击”沉入。

（四）护壁泥浆调制：

1.泥浆组成：水+黏土（或膨润土）+添加剂（如CMC、火碱，改善黏度），机械搅拌均匀。

2.泥浆性能指标：

（五）钻孔施工：

1.一般要求：

①钻机就位：钻具中心与护筒中心偏差≤20mm，机台平整稳固（防钻进时移位）；

②连续作业：分班施工，填写《钻孔施工记录》（交接班需交底土层情况）；

③泥浆检测：每2小时测1次泥浆指标（比重、黏度），不合要求立即调整；

④土层记录：土层变化处捞取渣样，与地质剖面图核对（确认是否到达持力层）；

⑤开钻速度：护筒下1m范围内慢速钻进（防护筒倾斜），钻头全入土层后加速。

2.不同钻机成孔要点：

3.钻进注意事项：

①异常处理：钻杆跳动、机架晃动时立即停车（检查钻头是否磨损、钻杆是否弯曲）；

②大直径桩（≥1200mm）：分级成孔（第一级直径为设计桩径的0.6~0.8倍）；

孔口保护：钻孔完毕后及时盖孔（防行人、杂物落入），若暂不浇筑需保持孔内水位。

（六）清孔：

1.清孔次数：

2.关键注意事项：清孔时保持孔内水头（防塌孔）。

（七）钢筋骨架制作与安装：

1.制作要求：

①材质：钢筋品种、规格符合设计，原材需抽样送检（合格后方可使用）；

②分段制作：长桩分段（每段5~9m，防吊装变形），接头错开（同一截面接头率≤50%）；

③保护层控制：外侧设混凝土垫块（与桩身混凝土同强度），间距：竖向2m，横向圆周≥4处（均匀布置）；

④刚度保障：大直径钢筋笼（≥1000mm）内设十字撑/三角撑（防存放、吊装变形）。

2.安装要求：

①吊装：用汽车吊（或钻机钻架）居中吊放，避免碰撞孔壁（防塌孔）；

②固定：就位后立即固定（防混凝土灌注时上浮），顶面标高偏差≤±100mm；

③时间控制：钢筋笼制作→安装完成≤4小时（防孔内沉渣超标）。

（八）混凝土灌注：

1.混凝土要求：

①强度等级：符合设计，抗渗等级按需添加；

②和易性：坍落度180~220mm，含砂率40%~45%（用中粗砂），粗骨料最大粒径≤40mm；

③初凝时间：≥实际灌注时间的2倍（防导管凝死）。

2.导管准备：

①规格：内径200~250mm，壁厚≥3mm，接口用丝扣/法兰（加密封圈，防漏水）；

②试验：使用前做水密承压试验（压力0.6~1.0MPa）+接头抗拉试验；

③长度计算：第一节导管长4~6m，标准节2~3m，上部配0.5~1.0m短节（调节总长度）。

3.灌注流程与控制要点：

①首灌控制：

·导管底距孔底300~500mm；

·首灌量需满足“导管一次埋入混凝土面≥0.8m”（防泥浆反窜）；

·封水塞：用预制混凝土塞、木塞或充气球胆（确保顺利排出）。

②连续灌注：

·严禁中途停止（每桩灌注时间≤混凝土初凝时间）；

·导管埋深控制：2~6m（勤提勤拆，单次拆管长度≤3m，防埋深过大导致凝管）；

·防钢筋笼上浮：当混凝土面距钢筋笼底部1m时减速灌注，混凝土面超钢筋笼底部2m后恢复正常速度。

③桩顶控制：

·超灌高度：0.5~1.0m（凿除浮浆后保证桩顶混凝土强度）；

·最终核对：根据混凝土灌入量校验桩顶标高（防少灌）。

六、施工平面布置：

（一）核心原则：功能分区明确，“成孔区、钢筋笼制作区、混凝土存放区、泥浆循环区、弃渣区”互不干扰。

（二）关键布置：

1.泥浆循环系统：泥浆池、泥浆沟容积放大（防溢出），沟底找坡（坡度1%~2%）；

2.废浆处理：设专用清运通道（铺垫碎石/钢板），通道两侧挖排水沟+积水池（防污水外溢）；

3.材料堆放：钢筋、水泥等离泥浆池≥5m（防污染），分类标识（如“合格钢筋区”“待检钢筋区”）；

4.临时设施：项目部、宿舍远离施工区，水电管线沿通道一侧布置（防碾压损坏）。

七、质量标准及控制：

（一）质量检验标准：

1.钢筋骨架质量标准（mm）：

2.混凝土灌注桩质量标准（mm）：

3.混凝土灌注桩桩位允许偏差（mm）：

（二）核心质量控制：

1.设备选型：根据地层选钻机（如砂卵石层用反循环回转钻机，岩层用冲击钻机）。

2.桩位控制：

①复测：钻机就位后用全站仪复核桩位（偏差≤20mm）；

②孔斜控制：冲击钻机钻进时定时用测锤查孔斜（每5m测1次，偏差≤1%）。

3.泥浆控制：

①易塌地层（如流砂层）：泥浆比重提高至1.3~1.5，黏度25~30s；

②黏土层：可清水钻进（减少泥浆用量，降低成本）。

③跳打原则：冲孔灌注桩需跳打（相邻桩施工间隔≥72小时，防扰动刚浇筑的混凝土桩）。

④清孔控制：第二次清孔后立即灌注混凝土（间隔≤30min，防沉渣回升）。

4.混凝土灌注：

①导管埋深：严禁<2m（防断桩）或>6m（防凝管）；

②试块制作：每桩在灌注点随机取样（1组3块，标准养护28天）。

八、质量通病及防治措施：

九、岗位管理职责：

（一）技术员职责：

1.检查施工方案执行情况（如钻机选型、泥浆指标是否符合要求）；

2.沟通协调：设计问题及时对接设计院，现场问题同步工长、质检员。

（二）工长职责：

1.过程控制：

①监督护筒埋设（偏差≤50mm，倾斜≤1%）；

②填写《钻孔施工记录》（如实记录土层、钻进速度、泥浆指标）；

2.自检验收：

①钻孔完毕后自检（孔深、孔径、沉渣厚度），合格后报质检员复检；

②钢筋笼安装后自检（标高、保护层厚度），合格后报监理验收；

③灌注监督：确保导管埋深2~6m，桩顶超灌0.5~1.0m。

（三）试验员职责：

1.材料检测：

①钢筋原材、焊接接头抽样送检（每批次≥1组）；

②混凝土原材料（水泥、砂石）检验（合格后方可使用）；

2.现场检测：

①混凝土坍落度（每车检测，180~220mm）、入模温度（5~35℃）；

②每桩制作混凝土试块（1组3块，见证取样）；

③资料提供：及时反馈检验报告（确保资料与施工同步）。

（四）质检员职责：

1.全程监督：按规范、设计要求监督施工（如孔深、沉渣、混凝土灌注）；

2.验收报验：

①自检合格后向监理报验（孔位、钢筋笼、混凝土灌注）；

②参与监理验收，对问题下达《整改通知单》（跟踪整改闭环）；

3.资料审核：审核质量记录表格（如《钻孔施工记录》《混凝土灌注记录》），确保真实、完整。
